Комбинированный теплосчетчик ВЭПС-ТЕПЛО

Прежде всего, дадим определение, что такое теплосчетчик. Согласно Правилам учета тепловой энергии и теплоносителя /1/, "теплосчетчик – прибор или комплект приборов (средство измерения), предназначенный для определения количества теплоты и измерения массы и параметров теплоносителя". При этом теплосчетчики могут быть едиными и комбинированными. Однако в существующих нормативных документах на теплосчетчики отсутствует однозначное толкование этих понятий. Например, в ГОСТ Р ЕН 1434-1-2006 /2/ даны следующие определения:

Единый теплосчетчик – теплосчетчик, который не имеет отдельных составных элементов.

Комбинированный теплосчетчик – теплосчетчик, состоящий из отдельных составных элементов.

Составные элементы – датчики расхода (первичные преобразователи), датчики температуры, тепловычислитель или их комбинация.

По моему мнению, определение типов теплосчетчиков, приведенных в ГОСТ Р ЕН 1434-1-2006 /2/, некорректны. Правильнее было дать следующие определения:

Единый теплосчетчик – это средство измерений (СИ), состоящее из составных элементов (преобразователи расхода, температуры, тепловычислитель) и поверяемое как единое целое при выпуске из производства. При этом один или несколько из составных элементов могут не являться СИ, занесенными в Госреестр СИ.

Комбинированный теплосчетчик – это внесенное в Государственный реестр СИ, имеющее свою методику поверки и состоящее из отдельных элементов (преобразователи расхода, температуры, тепловычислитель), каждый из которых является СИ, занесенным в Госреестр СИ со своей методикой поверки.

В соответствии с Правилами учета тепловой энергии и теплоносителя, п. 5.1.1 "Узел учета тепловой энергии оборудуется средствами измерения (теплосчетчиками, водосчетчиками, тепловычислителями, приборами, регистрирующими параметры и др.), зарегистрированными в Государственном реестре СИ Российской Федерации и имеющими сертификат Главгосэнергонадзора Российской Федерации". На данный момент, вместо сертификата Главгосэнергонадзора выдается заключение Управления государственного энергетического надзора Федеральной службы по экологическому, технологическому и атомному надзору (Ростехнадзора).

Неопределенность трактовки данного пункта позволяет оборудовать узел учета теплосчетчиком, в состав которого входят тепловычислитель, преобразователи расхода и температуры, не зарегистрированные в описании типа на теплосчетчик как единого целого.

Однако в Информационный бюллетене Главгосэнергонадзора /3/ уточняется, что "непосредственно на узле учета потребителя не допускается комплектовать теплосчетчик из приборов: тепловычислителя, преобразователя расхода и температуры, которые независимо друг от друга зарегистрированы в Госреестре СИ и не объединены в описание типа на теплосчетчик общей технической документацией".

Это противоречит Правилами учета тепловой энергии и теплоносителя. Но чтобы не вступать в конфликт с Ростехнадзором, объединяют отдельные СИ (тепловычислители, преобразователи расхода и температуры) в единое СИ - теплосчетчик и заносят его в Госреестр СИ как комбинированный теплосчетчик.

Теплосчетчики "ВЭПС-ТЕПЛО"

Госреестр № 35472-07

Заключение Управления государственного энергетического надзора Федеральной службы по экологическому, технологическому и атомному надзору (Ростехнадзора) № 339-ТС

ЗАО "ПромСервис" одно из первых реализовало и сертифицировало комбинированный теплосчетчик по принципу объединения в составе теплосчетчика изделий различных производителей. В 2004 г. был сертифицирован теплосчетчик "ПРАМЕР-1ХХ", который, в зависимости от модификации, комплектовался рядом теповычислителей (ВКТ-5, ВКТ-7, СПТ-941, СПТ-942, СПТ-961, СПТ-961М) и преобразователей расхода производства ЗАО "ПромСервис" (ВЭПС, ПРАМЕР-510, ЭМИР-ПРАМЕР-550, ВСГНпд). Данный теплосчетчик соответствовал ГОСТ Р 51649-2000 /4/.

В связи с тем, что некоторые тепловычислители, входящие в состав теплосчетчика, пересертифицированы и занесены в Госреестр СИ под новыми номерами, а некоторые -сняты с производства, ЗАО "ПромСервис" пришлось сертифицировать комбинированный теплосчетчик "ВЭПС-ТЕПЛО", который является продолжением разработки теплосчетчика "ПРАМЕР-1ХХ". Теплосчетчик "ВЭПС-ТЕПЛО" один из первых сертифицирован по ГОСТ Р ЕН 1434-1-2006 /2/, в соответствии с которым теплосчетчики должны соответствовать классу исполнения по условиям окружающей среды при температуре до 55 °С. Все тепловычислители и преобразователи расхода, включенные в состав теплосчетчика "ВЭПС-ТЕПЛО", сертифицированы при температуре окружающего воздуха до 50 °С. Для того чтобы соответствовать ГОСТ Р ЕН 1434-1-2006 /2/, пришлось проводить дополнительные термоиспытания.

В теплосчетчиках "ВЭПС-ТЕПЛО" реализован широкий выбор сочетаний составных элементов в зависимости от потребности заказчика – возможность выбора одного из четырех тепловычислителей и преобразователей расхода (счетчиков жидкости), основанных на разных методах измерений. В зависимости от типа преобразователей расхода, типа и модификации вычислителя тепловой энергии теплосчетчики имеют модификации, указанные в таблице 1.

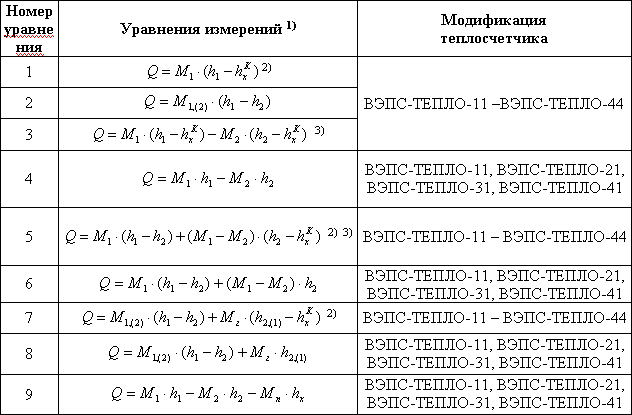

Теплосчетчики обеспечивают возможность контроля до 8 трубопроводов. Теплосчетчики в зависимости от модификации выполняют измерения тепловой энергии Q, Гкал (ГДж), в соответствии с уравнениями, приведенными в таблице 2.

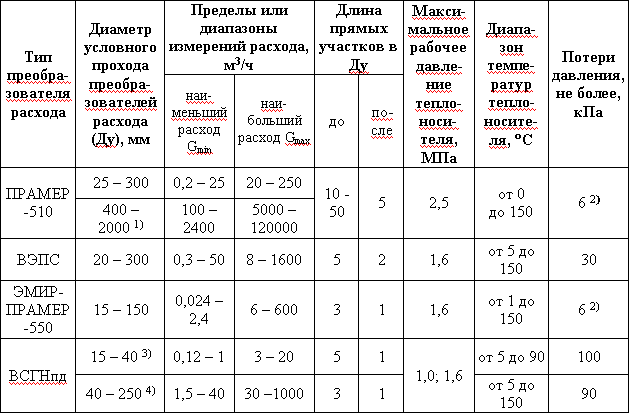

Основные технические характеристики теплосчетчиков в зависимости от их комплектации преобразователями расхода приведены в таблице 3.

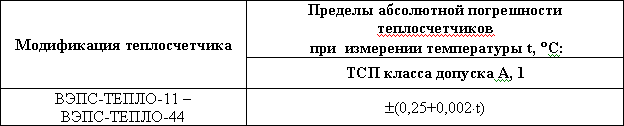

Пределы допускаемой абсолютной погрешности теплосчетчиков при измерении температуры теплоносителя в рабочем диапазоне температур (таблица 3) соответствует формуле, приведенной в таблице 4.

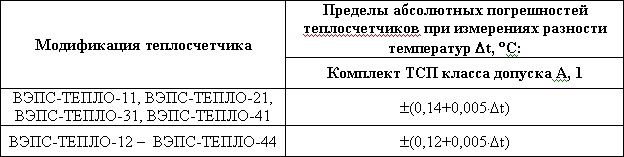

Пределы допускаемых абсолютных погрешностей теплосчетчиков при измерении разности температур теплоносителя от 5 до 145 °С в соответствии с уравнениями 2, 7 или 8 (таблица 2), соответствуют формулам, приведенным в таблице 5.

Таблица 1.

^У Расходомеры-счетчики ПРАМЕР-510 исполнений ПРАМЕР-510-01, ПРАМЕР-510-02. Ультразвуковой принцип работы.

^В Преобразователи расхода ВЭПС модификаций ВЭПС-ПБ1, ВЭПС-ПБ2. Вихревой принцип работы.

^Э Электромагнитный принцип работы.

^{К, Т} Счетчики горячей воды с дистанционным выходным сигналом. Счетчики с диаметром условного прохода (Ду) от 15 до 40 мм – крыльчатые, с Ду от 40 до 250 мм – турбинные.

Таблица 2

¹⁾ При наличии двух и более одноименных трубопроводов соответствующие составляющие уравнений суммируются.

²⁾ В теплосчетчиках модификации ВЭПС-ТЕПЛО-13-01 и ВЭПС-ТЕПЛО-13-02, ВЭПС-ТЕПЛО-23-01 и ВЭПС-ТЕПЛО-23-02, ВЭПС-ТЕПЛО-33-01 и ВЭПС-ТЕПЛО-33-02, ВЭПС-ТЕПЛО-43-01 и ВЭПС-ТЕПЛО-43-02 при измерении тепловой энергии в соответствии с данным уравнением вместо hКХможет использоваться hХ . В этом случае значение температуры холодной воды tХ , для которого определяется hХ, вводится в вычислитель посредством интерфейса RS232.

³⁾ Уравнения 3 и 5 тождественно равны

Таблица 3

¹⁾ При изготовлении измерительных участков на трубопроводе.

²⁾ Только из-за сопротивления трения.

³⁾ Крыльчатые счетчики.

³⁾ Турбинные счетчики.

Таблица 4

Таблица 5

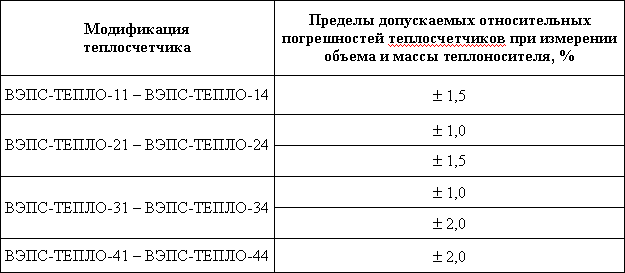

Пределы допускаемых относительных погрешностей при измерении объема и массы теплоносителя указаны в таблице 6.

Таблица 6

Пределы допускаемых относительных погрешностей теплосчетчиков при измерении давления воды – ± 2,0 %.

Пределы относительных погрешностей при измерении тепловой энергии в зависимости от уравнения измерений тепловой энергии и класса теплосчетчика соответствуют ГОСТ Р ЕН 1434-1-2006 /2/.

В паспорте комбинированного теплосчетчика проставляются заводские номера его составных элементов, каждый из которых поверяется отдельно. Определение метрологических характеристик самого теплосчетчика (погрешности при измерении температуры, разности температур, давления, объема, массы и количества теплоты) производятся расчетным способом исходя из погрешностей составных элементов, по методике поверки, утвержденной при испытаниях для целей утверждения типа.

Литература

1. Правилам учета тепловой энергии и теплоносителя. М.1995 г.
2. ГОСТ Р ЕН 1434-1-2006 "Теплосчетчики. Часть 1. Общие требования".
3. Информационный бюллетень Главгосэнергонадзора РФ "Теплоснабжение", № 2, 1996.
4. ГОСТ Р 51649-2000 "Теплосчетчики для водяных систем теплоснабжения. Общие технические условия".

Яковенко Андрей Григорьевич,
руководитель метрологической службы ЗАО «ПромСервис»,
г. Димитровград, Т/ф (84235) 2-18-07, 4-58-32, 6-69-26.
