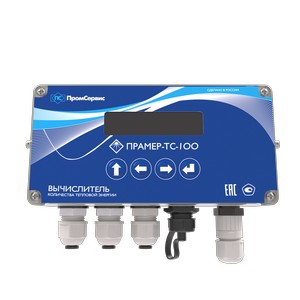

Вычислитель количества тепловой энергии
Вычислители предназначены для измерений выходных электрических сигналов датчиков параметров теплоносителя (измерительных преобразователей расхода (объема), температуры, давления), вычислений и накопления данных о параметрах теплоносителя и количестве тепловой энергии в открытых и закрытых системах теплоснабжения, а также измерений объёма в системах холодного водоснабжения и температуры окружающего воздуха.
Область применения – тепловые пункты, жилые здания, объекты теплопотребления (здания) промышленного, коммунального и бытового назначения.
Вычислители зарегистрированы в Федеральном информационном фонде по обеспечению единства измерений (номер Госреестра) под № 72072-18.
Вычислители соответствуют требованиям технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация о соответствии ЕАЭС N RU Д-RU.АУ04.B.64783 действительна по 27.03.2023 включительно).
Вычислители обеспечивают:
- измерение до пяти значений объёма, массы и текущих значений объёмного расхода, до четырех текущих значений температуры, до четырех текущих значений давления с помощью подключаемых первичных преобразователей (ПР, ТС, ПД);
- распределение при настройке подключаемых первичных преобразователей по трём независимым измерительным системам – тепловым вводам (ТВ1, ТВ2, ТВ3);
- вычисление значений потреблённой тепловой энергии в системе отопления и/или ГВС Qи;
- вычисление справочной тепловой энергии, невозвращённой вместе с утраченным теплоносителем Qc;
- архивирование в энергонезависимой памяти результатов измерений и вычислений для каждого из тепловых вводов (ТВ1, ТВ2, ТВ3);
- ведение архивов административных событий (далее событий) и нештатных ситуаций;
- индикацию измеренных, расчетных, настроечных и архивированных значений;
- формирование на дискретном выходе логического сигнала в зависимости от настроек и возникающих нештатных ситуаций;
- вывод измерительной, диагностической, настроечной и архивной информации через интерфейсы RS-485 или USB;
- запись сформированных отчётов, архивной и настроечной информации на SD-карту памяти;
- автоматический контроль наличия неисправностей первичных преобразователей и нештатных ситуаций в тепловых вводах (ТВ1, ТВ2, ТВ3), а также определение, индикацию и запись в архивы времени нормальной работы, действия нештатных ситуаций и времени остановки счёта тепловой энергии для каждого теплового ввода;
- защиту архивных данных и настроечных параметров от несанкционированного доступа и изменений.
Вычислители соответствуют требованиям ГОСТ Р 51649, ГОСТ Р ЕН 1434-1 и технических условий ТУ 4217-043-12560879-2018.
Метрологические и технические характеристики вычислителей приведены в таблице
| Наименование характеристики | Значение характеристики |
|---|---|
| Диапазоны измерений: - тепловая энергия, ГДж (Гкал) - объем, м3; масса, т - средний объемный расход, м3/ч - температуры: - теплоносителя (воды), °С - окружающего воздуха, °С - разности температур теплоносителя (воды), °С - время, ч - избыточное давление, МПа Диапазоны обработки входных сигналов: - для каналов преобразования импульсной последовательности в значения объемного расхода: - частота, Гц - для каналов преобразования электрического сопротивления в значения температуры для НСХ Pt100, 100П (R0 = 100 Ом α = 0,00385 °С-1 и α = 0,00391 °С-1), Ом - для каналов преобразования постоянного тока в значения избыточного давления, мА |
от 0 до 99999999,999 от 0 до 99999999,999 от 0,001 до 3600000 от 0 до 180 от 0,001 до 1000 от 80 до 170 от 4 до 20 |
| Пределы допускаемой погрешности 1): - тепловая энергия (относительная), %: - при условии измерения разности двух температур - при условии определения разности двух температур, одна из которых измеряется, а вторая (температура холодной воды) принята условно постоянной величиной2) - объем (абсолютная), м3 - масса (относительная), % - средний объемный расход (относительная), % - температура (абсолютная), °С - разность температур (абсолютная), °С - избыточное давление (приведенная к Pmax МПа), % - время (относительная), % |
± (0,5 + ∆tmin/∆t) ± (0,1+10/∆θ) |
| Электрическое питание: - напряжение постоянного тока, В (потребляемая мощность, В•А), не более |
от 11,4 до 12,6 (внешнее) (1,2) или от 3 до 3,6 (встроенный элемент) |
| Условия эксплуатации: - температура окружающего воздуха - относительная влажность окружающего воздуха при температуре плюс 35 °С и более низких температурах, без конденсации влаги, % - атмосферное давление, кПа |
от -10 до +50 до 95 |
| Степень защиты по ГОСТ 14254-2015 | IP54 |
| Масса, кг, не более | 0,5 |
| Габаритные размеры, мм, не более | 160 × 118 × 55 |
| Средний срок службы, лет, не менее | 15 |
| Средняя наработка на отказ, ч, не менее | 85000 |
| 1) Погрешности нормированы от входных цепей вычислителя до показаний на индикаторе и интерфейсного выхода. ∆t – значения разности температур в подающем и обратном трубопроводах, °С. ∆tmin = 2 или 3 °С – минимальное значение измеряемой разности температур теплоносителя (воды) в подающем и обратном трубопроводах. ∆θ – разность температур горячей и холодной воды. Pmax – максимальное избыточное давление, измеряемое вычислителем. 2) Допускаемая погрешность не учитывает погрешность, обусловленную отклонением температуры холодной воды от ее условно-постоянного значения, введенного в вычислитель. |
|
Межповерочный интервал - 4 года.
